11年專注外墻保溫材料系統(tǒng)解決方案
20道工序嚴(yán)把質(zhì)量關(guān)，讓您交付無憂
服務(wù)熱線：156-3905-8529
24小時(shí)：156-3905-8529
服務(wù)熱線：156-3905-8529
24小時(shí)：156-3905-8529
熱搜關(guān)鍵詞： 巖棉板 輕質(zhì)抹灰石膏 擠塑板 EPS板 無機(jī)保溫砂漿 EPS線條
CGM高強(qiáng)無收縮灌漿料一、產(chǎn)品特點(diǎn)
1、 早強(qiáng)、高強(qiáng)、設(shè)備安裝完畢一天即可運(yùn)行生產(chǎn)
2、 高流態(tài)、不泌水、防銹蝕
3、 復(fù)合膨脹雙重效應(yīng)，精確定位
4、 按正確的灌漿施工工藝能達(dá)到90%的有效承載面（EBA）
156-3905-8529
CGM高強(qiáng)無收縮灌漿料
一、產(chǎn)品特點(diǎn)
1、 早強(qiáng)、高強(qiáng)、設(shè)備安裝完畢一天即可運(yùn)行生產(chǎn)
2、 高流態(tài)、不泌水、防銹蝕
3、 復(fù)合膨脹雙重效應(yīng)，精確定位
4、 按正確的灌漿施工工藝能達(dá)到90%的有效承載面（EBA）
二、產(chǎn)品性能指標(biāo)
CGM高強(qiáng)無收縮灌漿料主要性能指標(biāo)（表一）
GB/T50448-2008《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》
|
產(chǎn)品型號(hào) |
CGM-380 |
CGM-340 |
CGM-300 |
CGM-270 |
||||||||
|
流動(dòng)度 (mm) |
初始值 |
≥380 |
≥340 |
≥300 |
≥270* |
≥650** |
||||||
|
30min 保留值 |
≥340 |
≥310 |
≥260 |
≥240* |
≥550** |
|||||||
|
豎向膨脹率 (%) |
3h |
0.1~3.5 |
||||||||||
|
24h與3h的 膨脹值之差 |
0.02~0.5 |
|||||||||||
|
產(chǎn)品特性 |
標(biāo)準(zhǔn)型 |
超早強(qiáng) |
防凍型 |
防腐型 |
鋼纖維 |
耐熱型 |
超高強(qiáng) |
|||||
|
抗壓強(qiáng)度 （MPa) |
4h |
|
≥20.0 |
|
|
|
|
|
||||
|
1d |
≥20.0 |
≥30.0 |
≥10.0 |
≥20.0 |
≥20.0 |
≥30.0 |
≥30.0 |
|||||
|
3d |
≥40.0 |
≥40.0 |
≥15.0 |
≥40.0 |
≥40.0 |
≥50.0 |
≥50.0 |
|||||
|
28d |
≥60.0 |
≥60.0 |
≥60.0 |
≥60.0 |
≥60.0 |
≥80.0 |
≥80.0 |
|||||
|
對(duì)鋼筋有無銹蝕作用 |
無 |
|||||||||||
|
泌水率 (%) |
0 |
|||||||||||
|
|
||||||||||||
l *表示坍落度數(shù)值，**表示坍落擴(kuò)展度數(shù)值；
l 可根據(jù)工程需要選擇相應(yīng)特性的CGM高強(qiáng)無收縮灌漿料系列產(chǎn)品；
l 防凍型抗壓強(qiáng)度是在-10℃測(cè)的；
l 防腐型適用于沿海港口、鹽田、鹽漬侵蝕嚴(yán)重地區(qū)的設(shè)備基礎(chǔ)，鋼結(jié)構(gòu)柱腳基礎(chǔ)的二次灌漿。滿足JC/T1011-2006《混凝土抗硫酸鹽類侵蝕防腐劑》，GB/T18736-2002《高強(qiáng)高性能混凝土用礦物外加劑》等標(biāo)準(zhǔn)。
l 以上數(shù)據(jù)在標(biāo)準(zhǔn)實(shí)驗(yàn)室控制條件下測(cè)的；
l 單位用量：約2200kg～2400kg/ m3 ；
一： 用于冬期施工的CGM高強(qiáng)無收縮灌漿料應(yīng)符合表一和表二規(guī)定。
用于冬期施工時(shí)的CGM防凍型高強(qiáng)無收縮灌漿料性能指標(biāo)（表二）
|
規(guī)定溫度 (℃) |
抗壓強(qiáng)度比 （%） |
||
|
R-7 |
R-7+28 |
R-7+56 |
|
|
－5 |
≥20 |
≥80 |
≥90 |
|
－10 |
≥12 |
||
注:1 R-7表示負(fù)溫養(yǎng)護(hù)7天的試件抗壓強(qiáng)度值與標(biāo)準(zhǔn)養(yǎng)護(hù)28天的試件抗壓強(qiáng)度 值的比值；
2 R-7+28、R-7+56分別表示負(fù)溫養(yǎng)護(hù)7天轉(zhuǎn)標(biāo)準(zhǔn)養(yǎng)護(hù)28天和負(fù)溫養(yǎng)護(hù)7天轉(zhuǎn)標(biāo)準(zhǔn)養(yǎng)護(hù)56天的試件抗壓強(qiáng)度值與標(biāo)準(zhǔn)養(yǎng)護(hù)28天的試件抗壓強(qiáng)度值的比值。
3 施工時(shí)最低溫度可比規(guī)定溫度低5℃。
二：用于高溫環(huán)境的高強(qiáng)無收縮灌漿料性能應(yīng)符合表一和表三規(guī)定。
CGM耐熱型高強(qiáng)無收縮灌漿料耐熱性能指標(biāo)（表三）
|
使用環(huán)境溫度（℃） |
抗壓強(qiáng)度比 （％） |
熱震性（20次） |
|
200~500 |
≥100 |
1）試件表面無脫落 2）熱震后的試件浸水端抗壓強(qiáng)度與試件標(biāo)準(zhǔn)養(yǎng)護(hù)28d的抗壓強(qiáng)度比（%）≥90 |
三、應(yīng)用范圍
|
應(yīng)用范圍 |
CGM灌漿料系列產(chǎn)品 |
||||
|
|
|||||
|
設(shè)備基礎(chǔ)及鋼結(jié)構(gòu)柱腳底板二次灌漿 |
★ |
★ |
★ |
★ |
|
|
地腳螺栓錨固灌漿 |
|
★ |
★ |
★ |
|
|
鋼結(jié)構(gòu)柱及混凝土柱杯口灌漿 |
|
|
|
★ |
|
|
混凝土結(jié)構(gòu)改造和加固 |
★ |
★ |
|
★ |
|
|
后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿 |
★ |
|
|
|
|
|
冬期施工灌漿 |
|
★ |
★ |
★ |
|
|
高溫環(huán)境應(yīng)用灌漿料 |
|
|
★ |
|
|
|
受腐蝕的設(shè)備基礎(chǔ) |
|
|
★ |
|
|
|
防爆抗震構(gòu)筑物、重型機(jī)械基礎(chǔ) |
|
|
★ |
|
|
地腳螺栓錨固用CGM高強(qiáng)無收縮灌漿料的選擇：
|
螺栓表面與孔壁的凈間距（mm） |
水泥基灌漿材料類別 |
|
15~50 |
CGM-340、CGM-300 |
|
50~100 |
CGM-300、CGM-270 |
|
>100 |
CGM-270 |
二次灌漿用CGM高強(qiáng)無收縮灌漿料的選擇：
|
灌漿層厚度（mm） |
水泥基灌漿材料類別 |
|
5~50 |
CGM-380 |
|
20~100 |
CGM-340 |
|
80~200 |
CGM-300 |
|
>200 |
CGM-270 |
四、應(yīng)用技術(shù)規(guī)范
1、施工準(zhǔn)備
1）施工現(xiàn)場(chǎng)質(zhì)量管理應(yīng)有相應(yīng)的施工技術(shù)標(biāo)準(zhǔn)、健全的質(zhì)量管理體系、施工質(zhì)量控制和質(zhì)量檢驗(yàn)制度。灌漿前應(yīng)有施工組織設(shè)計(jì)或施工技術(shù)方案，并經(jīng)審查批準(zhǔn)。
2）灌漿施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品。
3）模板支護(hù)除應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范GB50204中的有關(guān)規(guī)定外，尚應(yīng)符合下列規(guī)定：
4） 二次灌漿時(shí)，模板與設(shè)備底座四周的水平距離宜控制在100mm左右；模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm；

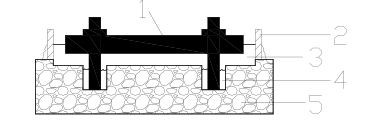

圖7.1.3.1 模板支設(shè)示意圖
1—設(shè)備底座 2—模板 3—二次灌漿層
4—地腳螺栓孔灌漿層 5—設(shè)備基礎(chǔ)
5） 混凝土結(jié)構(gòu)改造加固時(shí)，模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔的孔徑不小于50mm，間距不超過1000mm，灌漿孔與排氣孔應(yīng)高于孔洞最高點(diǎn)50mm。
2、拌合
1）水泥基灌漿材料拌合時(shí)，應(yīng)按照產(chǎn)品要求的用水量加水。
2） 水泥基灌漿材料宜采用機(jī)械拌合。拌合時(shí)宜先加入2/3的水拌合約3分鐘，然后加入剩余水量拌合直至均勻。若生產(chǎn)廠家對(duì)產(chǎn)品有具體拌合要求，應(yīng)按其要求進(jìn)行拌合。
3） 拌合地點(diǎn)宜靠近灌漿地點(diǎn)。
3、 地腳螺栓錨固灌漿
1) 錨固地腳螺栓施工工藝應(yīng)符合附錄B的要求。
2) 地腳螺栓成孔時(shí)，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°。螺栓孔壁應(yīng)粗糙，應(yīng)將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8~12h，清除孔內(nèi)積水。當(dāng)環(huán)境溫度低于5℃時(shí)應(yīng)采取措施預(yù)熱，溫度保持在10℃以上。
3) 灌漿前應(yīng)清除地腳螺栓表面的油污和鐵銹。
4) 將拌合好的水泥基灌漿材料灌入螺栓孔內(nèi)，可根據(jù)需要調(diào)整螺栓的位置。灌漿過程中嚴(yán)禁振搗，可適當(dāng)插搗，灌漿結(jié)束后不得再次調(diào)整螺栓。
5) 孔內(nèi)灌漿層上表面宜低于基礎(chǔ)混凝土表面50mm左右。
4、 二次灌漿
1）二次灌漿應(yīng)根據(jù)工程實(shí)際情況，選用合適的灌漿方法。工藝流程應(yīng)符合附錄C的要求。
2）灌漿前，應(yīng)將與灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干凈，不得有松動(dòng)的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎(chǔ)混凝土表面應(yīng)充分潤(rùn)濕，灌漿前1h，清除積水。
3）二次灌漿時(shí)，應(yīng)從一側(cè)進(jìn)行灌漿，直至從另一側(cè)溢出為止，不得從相對(duì)兩側(cè)同時(shí)進(jìn)行灌漿。灌漿開始后，必須連續(xù)進(jìn)行，并盡可能縮短灌漿時(shí)間。
4）軌道基礎(chǔ)或灌漿距離較長(zhǎng)時(shí)，視實(shí)際工程情況可分段施工。
5）在灌漿過程中嚴(yán)禁振搗，必要時(shí)可采用灌漿助推器(圖7.4.5)沿漿體流動(dòng)方向的底部推動(dòng)灌漿材料，嚴(yán)禁從灌漿層的中、上部推動(dòng)。
圖7.4.5 灌漿助推器
設(shè)備基礎(chǔ)灌漿完畢后，宜在灌漿后3～6h沿底板邊緣向外切45°斜角（圖7.4.6）。
圖7.4.6 切邊后示意圖
5、 混凝土結(jié)構(gòu)改造和加固灌漿
1） 水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。
2） 混凝土結(jié)構(gòu)缺陷修補(bǔ)，應(yīng)剔除酥松的混凝土并露出鋼筋，將修補(bǔ)區(qū)域邊緣切成垂直形狀，深度不小于20mm。
3） 灌漿前應(yīng)清除所有的碎石、粉塵或其他雜物，并濕潤(rùn)基層混凝土表面。
4） 將拌合均勻的灌漿材料灌入模板中并適當(dāng)敲擊模板。
5） 灌漿層厚度大于150mm時(shí)，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫。
6、 后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿
1） 后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿方法應(yīng)符合表7.6.1的規(guī)定：
表7.6.1 灌漿工藝的選擇
|
環(huán)境類別 |
一、二 |
三 |
四、五 |
|
灌漿工藝 |
可采用壓力法灌漿或真空壓漿法灌漿 |
宜采用壓力法灌漿或真空壓漿法灌漿 |
應(yīng)采用真空壓漿法灌漿 |
2） 正式灌漿前宜選擇有代表性的孔道進(jìn)行灌漿試驗(yàn)。
3） 灌漿工藝應(yīng)符合國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的要求；灌漿過程中，不得在水泥基灌漿材料中摻入其他外加劑、摻合料。
7、 冬期施工
1） 日平均溫度低于5℃時(shí)應(yīng)按冬期施工并符合下列要求：
2） 灌漿前應(yīng)采取措施預(yù)熱基礎(chǔ)表面，使其溫度保持在10℃以上，并清除積水；
3）應(yīng)采用不超過65℃的溫水拌合水泥基灌漿材料，漿體的入模溫度在10℃以上；
4）受凍前，水泥基灌漿材料的抗壓強(qiáng)度不得低于5MPa。
8、 高溫氣候環(huán)境施工
1） 灌漿部位溫度大于35℃，應(yīng)按高溫氣候環(huán)境施工并符合下列要求：
2） 灌漿前24h采取措施，防止灌漿部位受到陽光直射或其它熱輻射；
3） 采取適當(dāng)降溫措施，與水泥基灌漿材料接觸的混凝土基礎(chǔ)和設(shè)備底板的溫度應(yīng)不大于35℃；
4) 漿體的入模溫度應(yīng)不大于30℃；
5) 灌漿后應(yīng)及時(shí)采取保濕養(yǎng)護(hù)措施。
9、 常溫養(yǎng)護(hù)
1）灌漿時(shí)，日平均溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時(shí)噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤(rùn)。采用塑料薄膜覆蓋時(shí)，水泥基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時(shí)，可噴灑養(yǎng)護(hù)劑。
2）應(yīng)保持灌漿材料處于濕潤(rùn)狀態(tài)，養(yǎng)護(hù)時(shí)間不得少于7天。
3）當(dāng)采用快凝快硬型水泥基灌漿材料時(shí)，養(yǎng)護(hù)措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。
10、 冬期施工養(yǎng)護(hù)
1）冬期施工，工程對(duì)強(qiáng)度增長(zhǎng)無特殊要求時(shí)，灌漿完畢后裸露部分應(yīng)及時(shí)覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5℃。在負(fù)溫條件養(yǎng)護(hù)時(shí)不得澆水。
2）拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。
3）如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長(zhǎng)時(shí)，可采用人工加熱養(yǎng)護(hù)方式；養(yǎng)護(hù)措施應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
河南好益施建材有限公司 版權(quán)所有
公司地址：鄭州市大學(xué)南路南四環(huán)綠地濱湖國(guó)際城C區(qū)1號(hào)樓1109室
聯(lián)系電話：156-3905-8529
24小時(shí)咨詢：156-3905-8529
備案號(hào)：豫ICP備2021012030號(hào)
咨詢最新報(bào)價(jià)
公眾號(hào)二維碼
